Publication au nom de @F4IVR Vincent (merci à lui pour le partage 🙏). Cet article reprend son tutoriel, mis en page pour le blog.
Introduction
Salut à tous…
Après son article sur l’installation d’une station mobile dans une voiture, Vincent propose cette fois de construire un support pour la FAÇADE détachable du TX.
Dans les voitures modernes, il n’est plus très simple d’installer ces équipements. Après avoir essayé beaucoup de solutions « clé en main » (supports de téléphones portables de toutes sortes), il en tire les conclusions suivantes :
-
ces supports sont très mal étudiés (fixations, système de retenue, etc.)
-
la façade d’un TX n’a rien à voir avec un téléphone (poids, encombrement, touches devant rester accessibles, etc.)
-
ces systèmes sont toujours en PLASTIQUE moulé, donc FRAGILES et à durée de vie très limitée !
👉 Résultat : il faut refaire du home made… et c’est tant mieux pour les bricoleurs 😉.
PS : ce tutoriel s’appuie sur le montage réalisé dans la voiture de Vincent, un Renault Captur EDC 1ʳᵉ génération (2015). Il faudra probablement adapter ce système à ton propre véhicule.

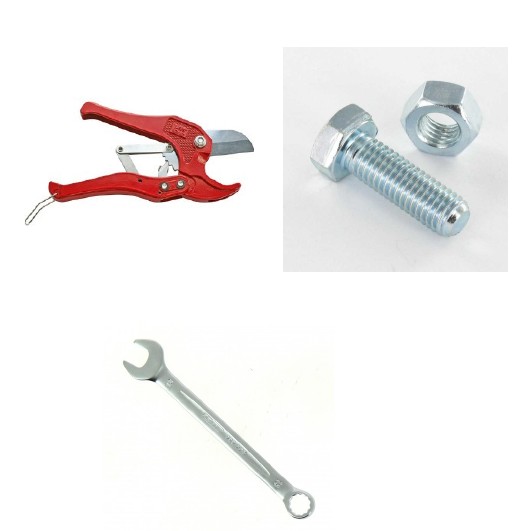

🛠️ Matériel requis
-

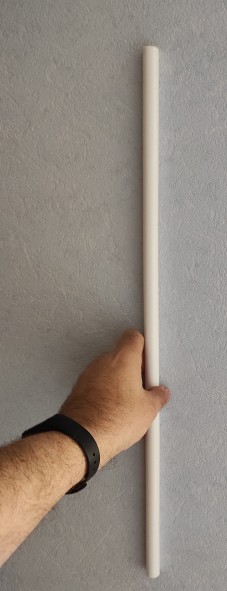

une barre de PVC multicouche de 16 mm (moins de 6 € en magasin de bricolage)
-

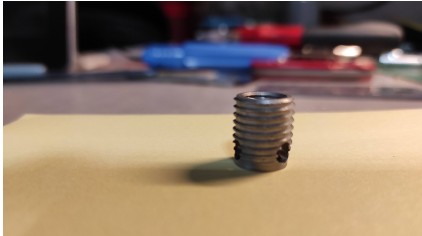

des inserts acier avec filetage intérieur M8 (récup’)
-

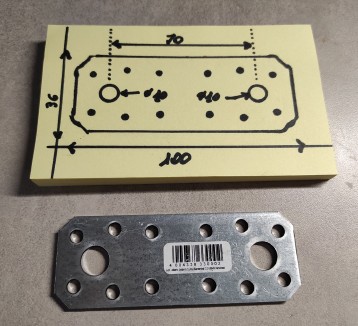

une platine en acier (moins de 6 € en magasin de bricolage, selon modèle)
-

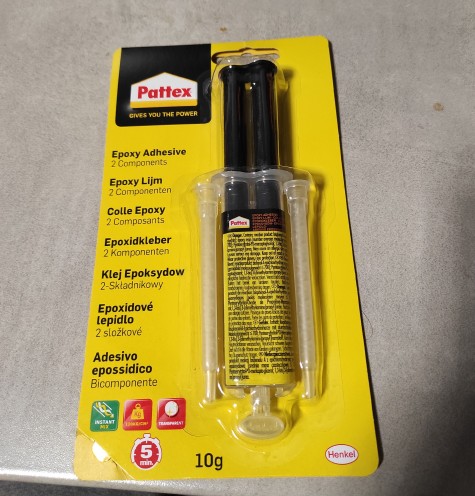

de la colle EPOXY (⚠️ ne pas utiliser de superglue, ça ne fonctionne pas) — 8 € ou moins ; trouvée à 3,50 € chez ACTION
-
des vis et quelques écrous M8
-
une clé plate de 13 mm
-
de quoi démonter un des supports de siège (embout Torx 40 ici)
-
une pince coupe-tube pour PVC (facultative mais coupe plus propre)
-
https://www.amazon.fr/Pince-Coupe-Tube-Multicouche-Diam/dp/B00DEHO9NU/
-
(lien répété dans le document original)
-
🔎 Préparation (réflexion avant montage)
-
Où fixer le bras de support ? (vis ou fixation de siège, vis de console, etc.) — la fixation doit être FIXE et SOLIDE.
-
À quelle hauteur doit se situer la façade une fois assis au volant ? (accessible et facilement réglable)
-
La façade gêne-t-elle les mouvements ou la vision ?
-
ATTENTION : la loi interdit les accessoires pouvant gêner mouvements/vision du conducteur → risque en cas de contrôle ou d’accident (appréciation des forces de l’ordre).
-
-
Penser au retour à l’état initial du véhicule après démontage (pas de trous supplémentaires, pas de traces de colle, pas de modifs irréversibles), surtout en prêt/location.
Bon, on est prêts ! Au boulot !
🏗️ Explications pas à pas
1) Préparer le support (platine)
-
Une fois l’emplacement trouvé, fixer solidement la PLATINE et y passer une vis M8 + écrou pour pouvoir mesurer la hauteur du tube PVC à prévoir.
-

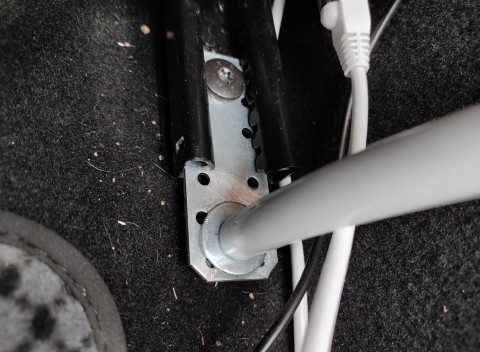

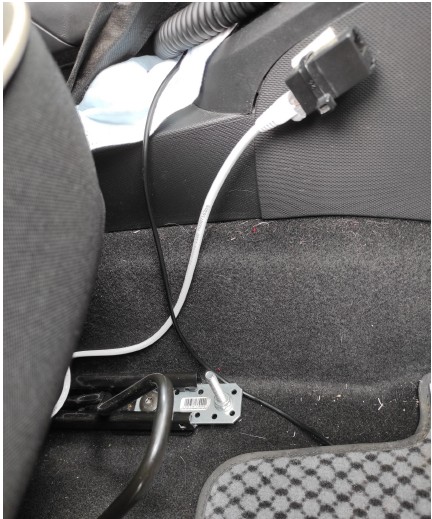

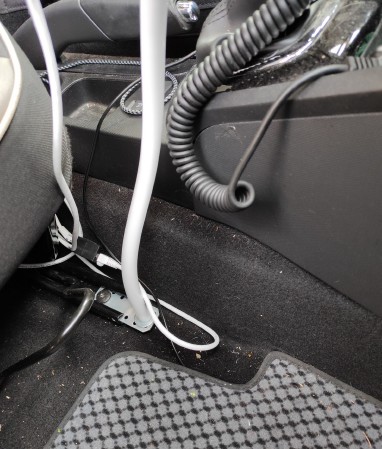

Exemple de Vincent : platine acier vissée sur une vis du rail du siège passager ; vis TORX Ø 10 mm dans le châssis → solide et rigide.
2) Former le tube PVC
-

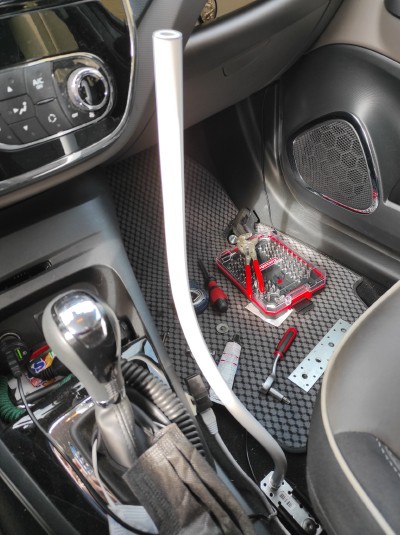

Former le tube depuis la platine jusqu’à la zone d’arrivée prévue.
-
Le PVC MULTICOUCHE a une mémoire de forme : formé à la main sans souci, il garde la forme donnée.
-
Couper ensuite à la bonne longueur.
3) Poser les inserts M8 (collage à l’époxy)
-
Préparer 2 vis M8 + 2 écrous.
-
Visser l’écrou sur la vis, puis visser l’insert M8 jusqu’au contact avec l’écrou.
-
Astuce : lors du vissage dans le tube PVC, l’écrou fait contre-écrou ; au dévissage, la vis se libère sans effort et l’insert reste en place.
-
-
Mettre de la colle EPOXY sur les filetages extérieurs des inserts et visser chaque côté du tube PVC (sinon, les vibrations finiraient par dévisser).
-
Séchage : 5 à 10 min.
Renfort de rigidité (option recommandé par Vincent)
-
À la base du tube, poser DEUX inserts l’un derrière l’autre → permet d’utiliser une vis plus longue, de maintenir plus loin et de réduire le “dandinement”.
4) Assemblage final
-

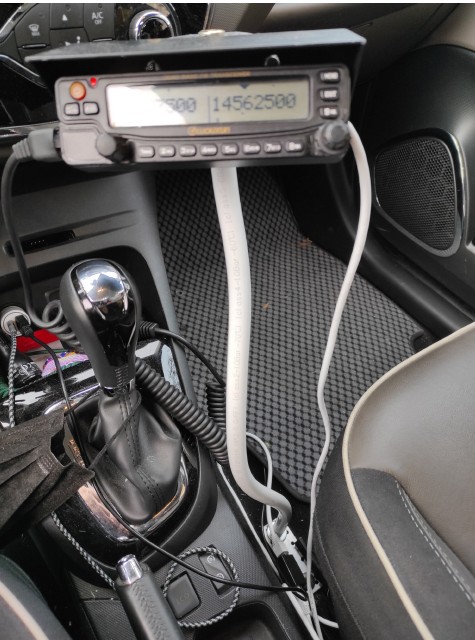

Redémonter la platine, visser le tube directement dessus, puis remettre en place l’ensemble.
-

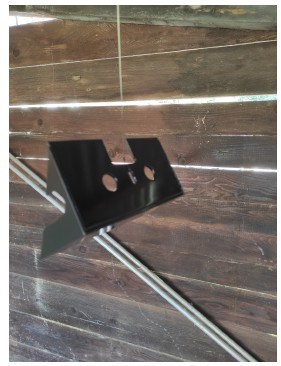

Fixer la façade avec le moyen de ton choix :
-
support de façade livré avec le TX,
-

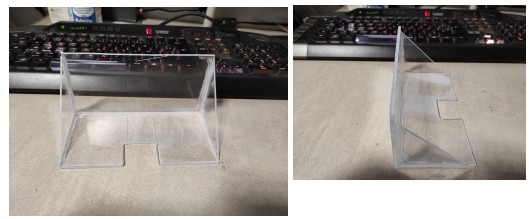

support imprimé 3D,
-
support maison…
-
-
(Vincent indique que sa propre fixation de façade est également home made ; sujet potentiellement pour un prochain article.)
Ce tutoriel montre qu’avec un peu de réflexion et quelques outils simples, on peut fabriquer soi-même un support solide, fiable et parfaitement adapté à son véhicule.
Contrairement aux solutions du commerce souvent fragiles, cette approche « home made » assure une intégration propre et robuste, tout en restant réversible si besoin.
Encore un grand merci à @F4IVR Vincent pour le partage de son expérience et de son savoir-faire 🙏.
C’est exactement ce type de contribution pratique et détaillée qui aide la communauté des radioamateurs à trouver des solutions concrètes.
👉 À toi de jouer maintenant, adapte ce montage à ta voiture et partage ton résultat !
Fichier PDF : SupportDeFaçade
