Installation de ma nouvelle antenne filaire HyEndFed avec UNUN 9:1

Depuis plusieurs années, j’utilisais une antenne filaire d’environ 43 mètres, une EndFed équipée d’un transformateur 49:1, capable d’encaisser 200 W en SSB et environ 50 W en modes digitaux. Installée depuis plus de six ans, elle m’a accompagné aussi bien dans mes débuts en SWL que durant ma 1ère année d’émission.
Cette antenne m’a donné entière satisfaction sur la plupart des bandes HF… mais elle présentait une limite importante : elle ne me permettait pas de descendre efficacement sur le 160 mètres, même avec un accordeur.

Avec l’envie d’explorer davantage les bandes basses et d’optimiser mes conditions de trafic, j’ai décidé de repartir sur une installation plus robuste et plus large bande : une HyEndFed équipée d’un UNUN 9:1 haute puissance.

Présentation de ma nouvelle antenne

Pour cette nouvelle configuration, j’ai commandé le matériel suivant :

Transformateur UNUN 9:1 HyEndFed / HyEnd Company – 2.5 kW
44 mètres de fil cuivre de 2 mm
Plaque de montage aluminium avec pinces galvanisées 50/60 mm

L’installation générale reprend la structure de mon ancienne EFHW, mais optimisée pour la polyvalence et la robustesse.

Quelques tendeurs ont également été positionnés au départ de l’antenne, dans la zone de passage autour de l’arbre ainsi qu’à l’attache finale, afin de donner de l’élasticité à l’ensemble lors des périodes de vent.

Déploiement physique

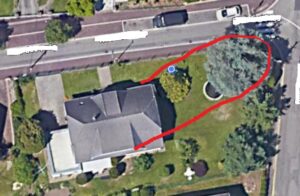

Le fil de 44 mètres part d’un point situé à 6 mètres de hauteur, grimpe vers les arbres jusqu’à environ 8 mètres, décrit un arrondi autour d’un arbre, et repart vers la toiture. ( Je sais bien que ce n’est pas l’idéal )
Un contrepoids de 12 mètres a été ajouté : il circule sous le gazon à environ 5 cm de profondeur, puis, en fin de parcours, il s’enfonce verticalement jusqu’à environ 60 cm dans le sol.
Le UNUN est relié à la station par 6 mètres de HYPERFLEX 7 mm Messi & Paoloni.

Qu’est-ce qu’un UNUN 9:1 ?

Un UNUN (UNbalanced to UNbalanced) est un transformateur d’impédance utilisé pour alimenter un long-wire via un coaxial asymétrique.

Avantages

✔ Utilisable du 160 m au 10 m
✔ Très robuste (2.5 kW)
✔ Réduction des modes communs
✔ Fonctionne avec un seul contrepoids
✔ Idéal pour les installations contraintes

Limites

✘ Accordeur nécessaire sur certaines bandes
✘ Légère perte par dissipation
✘ Moins performant qu’une antenne dédiée résonante ( semble assez sourde sur 10m )

Résultats obtenus après installation

ROS

160 m, 80 m, 60 m : accordeur MFJ-993B indispensable
40 m → 12 m : 1.2 à 1.8 sans accordeur
10 m : utilisation de ma Grazioli HW10V

Phonie

Les reports reçus en phonie sont excellents du 80 m au 15 m.
Au-dessus du 15 m, c’est plus difficile, mais la propagation y est pour beaucoup.

Sur le 160 m, j’ai réalisé 3 contacts, pas encore de QSO complet, mais très encourageants.

Modes digitaux

Je pratique du 80 m au 17 m en :

OLIVIA
VARAC
JS8
PSK

Les résultats sont excellents, avec :

plusieurs continents travaillés,
de nouveaux pays validés,
des signaux propres et stables.

Mon avis,

Mon sentiment est franchement plus que positif.
Cette HyEndFed est une antenne :

performante,
silencieuse,
robuste,
polyvalente,
très agréable au quotidien.

Je la recommande sans hésiter.

Qualité HyEnd Company

Livraison rapide
Contact facile
Conseils pertinents
Emballage impeccable
UNUN 9:1 de superbe qualité, très bien fini

On sent immédiatement le sérieux et le soin apporté à la fabrication.

Conclusion

Comme toujours, ce post n’a pour seule valeur que de partager mon expérience personnelle. Il s’agit de mon installation, réalisée selon mes besoins et mes contraintes, et elle n’a rien d’un exemple à suivre absolument.
Je suis preneur de tous vos conseils, retours et améliorations possibles : c’est justement tout l’intérêt de partager entre passionnés. On progresse ensemble, on apprend ensemble, et chaque installation apporte quelque chose de nouveau.

Cette antenne HyEndFed 44 m + UNUN 9:1 2.5 kW a transformé mon installation et me permet désormais d’exploiter du 160 m au 15 m avec de très bonnes performances, aussi bien en phonie qu’en modes digitaux.
